| 托辊切管设备升级，刀旋切管实现完全自动 |
|

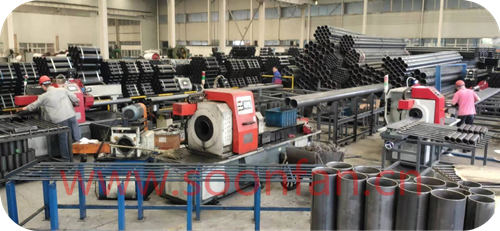

金华畅能机械有限公司专业从事刀旋切管机技术研发和生产多年，设备从最初2000多年的CQ160手动刀旋切管机(凸轮控制进刀）再到半自动CQ160l-C,CQ160L-D机型（伺服控制进刀）的切管机，经过不断的技术积累和升级改造，2018年开始制作销售全自动托辊切管机CQ160D-Z，经过几年的应用和改造中，设备现已实现完全自动切管，在托辊行业应用成功，得到用户的充分肯定，有不少托辊企业多次订购并使用多台圣峰刀旋式切管机.
刀旋式切管机采用车刀切管，工件不动刀具旋转切削，对一定范围管径壁厚和切断长度要求的管件切割具有独特优势，尤其对托辊行业的管件切割极其适用。

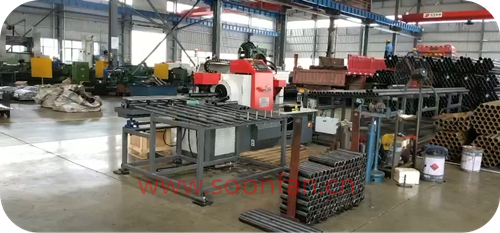

切管全自动从整管自动上料开始，用户将管件整捆吊到设备储料架，设备自动将单根管件翻料到输管架上，送料夹具自动夹取，根据PLC已输入数值按要求自动定长,自动切断，切断后工件自动输出，整管将切完时的尾料也由夹具退回自动输出，然后又开始完成第二根整管的翻料、送料、定尺、切断、出料、去尾料过程。
全自动切管机根据管径范围又分CQ80D-Z,CQ160D-Z,CQ220D-Z等不同机型以更好满足切断要求。
附托辊常用65-160mm管件技术参数
|
|
基本技术参数
|
|
工作方式
|
工件静止、刀具旋转削切
|
|
电控方式
|
PLC（台湾台达）
|
|
机头切管管径范围
|
Φ65mm—Φ160mm
|
|
切管管壁厚度
|
1-10mm
|
|
送料长度定位
|
单次行程50-1000mm，更长管件可多次送料
|
|
|
机头部位主要参数
|
|
进 刀 量
|
伺服电机控制进刀，进刀量可调
|
|
主轴转速控制
|
无级调速
|
|
主轴电机
|
主机功率7.5KW
|
|
刀具
|
数控机夹刀粒
|
|
刀架数量
|
2
|
|
夹紧方式
|
自定心、液压油缸夹紧
|
|
夹具
|
V形夹
|
|
夹紧油缸
|
国产
|
|
|
送料上料主要参数
|
|
上料方式
|
自动上料，管件从储料架自动翻料
|
|
送料方式
|
伺服电机，齿条
|
|
送料速度
|
≦250mm/秒
|
|
送料定位切断精度
|
±0.3mm
|
|
下料
|
自动下料架
|
|
尾料
|
自动去尾料
|
|
|
其它技术参数
|
|
冷却
|
自循环液体冷却
|
|
冷却液驱动电机
|
国产
|
|
排屑
|
自动排屑器（自制）
|
|
卷屑驱动电机
|
国产
|
|
工作空气气压压力
|
4 ~ 6 kg/cm2
|
|
|
|
|
|
|
